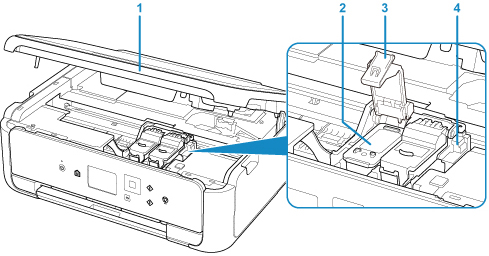

内部视图

(1) 扫描单元/机盖

扫描原稿。 此外，将其抬起并打开可更换FINE 墨盒或取出打印机内部的卡纸。

(2) FINE 墨盒(墨盒)

打印头与墨水盒集成在一起的可更换式墨盒。

(3) 墨盒锁定盖

将FINE 墨盒锁定到位。

(4) FINE 墨盒固定器

安装FINE 墨盒。

彩色FINE 墨盒应安装于左侧的插槽中，黑色FINE 墨盒应安装于右侧的插槽中。

注释

• 有关更换FINE 墨盒的详细资料，请参见更换FINE墨盒。
